La galerie technique Joint Soudé Coprem, qui a été mise en place sous la cour intérieure du nouveau Musée de la Fondation Prada, répond à tous les critères d’imperméabilité de la conduite y compris au niveau du raccordement entre les éléments préfabriqués et ceux coulés en place; la galerie facilite en outre l’installation et l’entretien des réseaux (câblages et tuyauterie divers) prévus par les concepteurs.

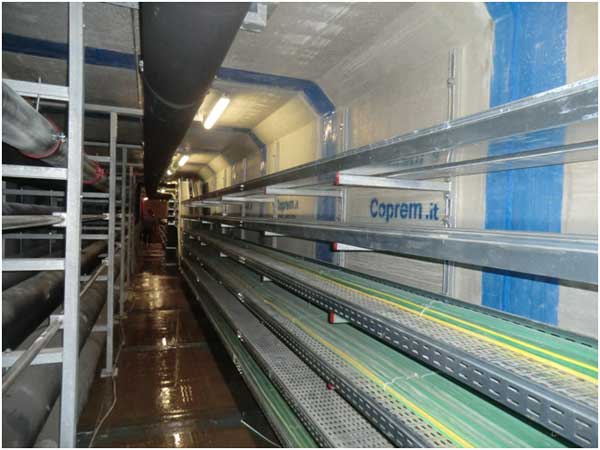

Vue de l’intérieur de la galerie à la fin des travaux, après la pose des câbles électriques dans les chemins de câbles ainsi que la tuyauterie du sytème de climatisation, le tout sous un parfait éclairage.
Situé sur le largo Isarco, dans la zone sud de Milan, entre viale Ripamonti et Corso Lodi, le nouveau musée a
été conçu par le cabinet OMA de Rem Koolhaas. L’ouvrage qui constitue l’aboutissement de la transformation d’une distillerie remontant aux années Dix du XXe s. maille des bâtiments existants et de nouveaux bâtiments comprenant un édifice dédié aux expositions temporaires, un auditorium et une tour de neuf étages pour l’exposition en rotation des œuvres déjà présentes dans la collection permanente de la Fondation.
L’ouvrage s’est montré complexe puisqu’il a fallu effectuer des excavations pour abriter les nouvelles infrastructures et les installations avec la
mise en œuvre de la structure en BA préfabriqué réalisée par Coprem. Située à une profondeur de 2,5 m environ sous le niveau de la cour intérieure, en considérant le niveau du terrain et celui du lit de pose, cette structure joue le rôle de galerie technique abritant toutes les installations accessoires.
Coupe de la galerie technique.
Pour réaliser la galerie on a utilisé
50 cadres Joint Soudé Coprem de 275 x 275 x 200 cm et de 20 cm d’épaisseur qui ont été posés en deux tronçons (le premier de 25 m), raccordés ensuite par un ouvrage de connexion.
Pour assurer l’étanchéité de la conduite qui mesure 100 m environ, les techniciens spécialisés de Coprem Servizi on effectué plus de 700 m de soudures par extrusion du revêtement
HDPE T-Grip sur les joints des cadres et au niveau du raccordement entre les éléments préfabriqués et ceux coulés en place. Toutes les soudures ont ensuite été contrôlées au testeur à étincelles.
La collaboration des
techniciens de Coprem Servizi a été très appréciée par l’entreprise chargée de la réalisation de la partie coulée en place à l’occasion des soudures des joints de raccordement de la partie coulée et de celle préfabriquée.

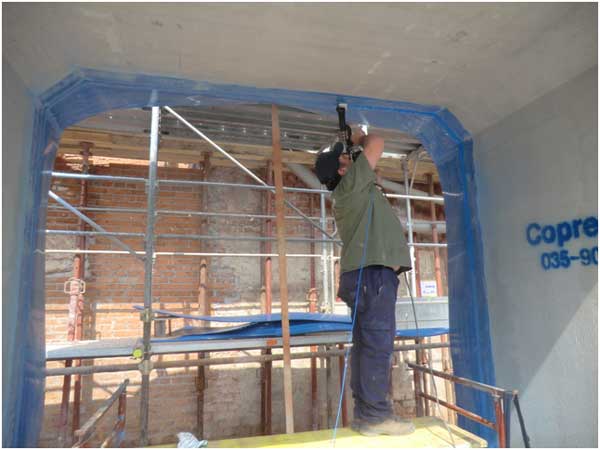

Préparation de feuilles en HDPE T-Grip prêtes à être soudées sur le revêtement présent au niveau des joints des cadres et qui vont assurer l’étanchéité de la conduite avec la partie qui sera coulée en place par la suite.

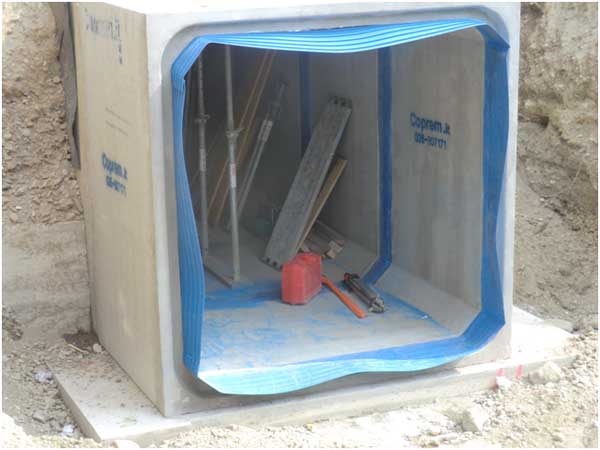

Revêtement HDPE T-Grip de jonction pour le raccordement à l’élément coulé en place..

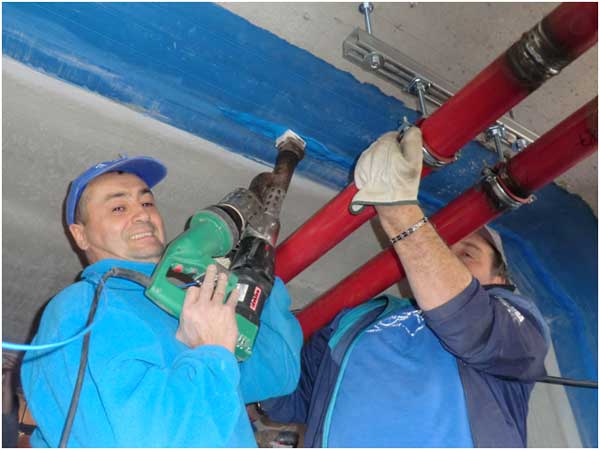

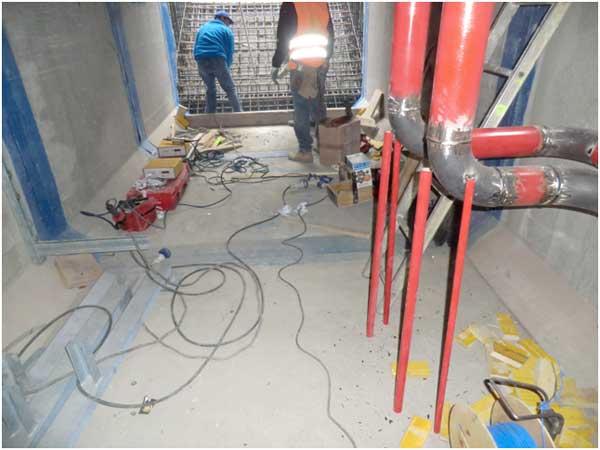

Les soudeurs de Coprem Servizi terminant le travail par-dessus les tuyaux déjà installés

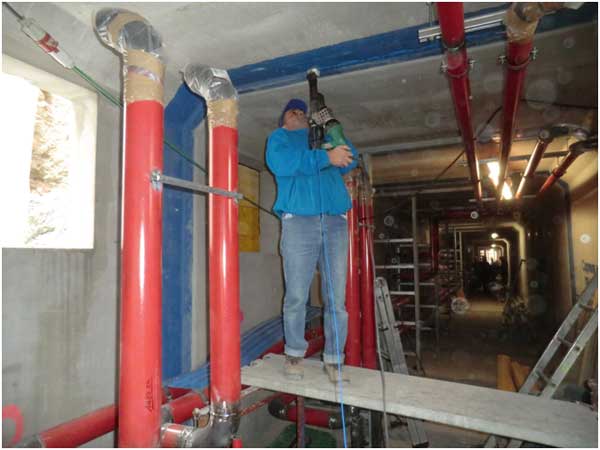

A gauche on remarque la percée de 70 x 80 cm destinée au passage de tuyaux qui a été réalisée directement dans les établissments Coprem

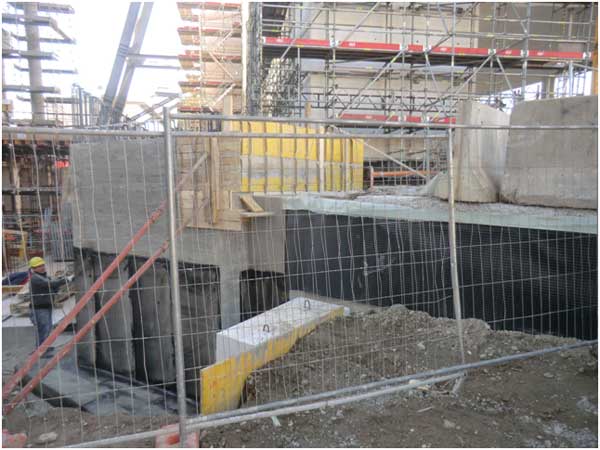

Côté arrière de l’ouvrage de raccordement coulé en place entre les deux tronçons de la galerie qui forment un angle de 120 ° environ
Phase d’avancement des travaux (réalisation de l’escalier d’accès coulé en place) en même temps que la pose des tuyaux

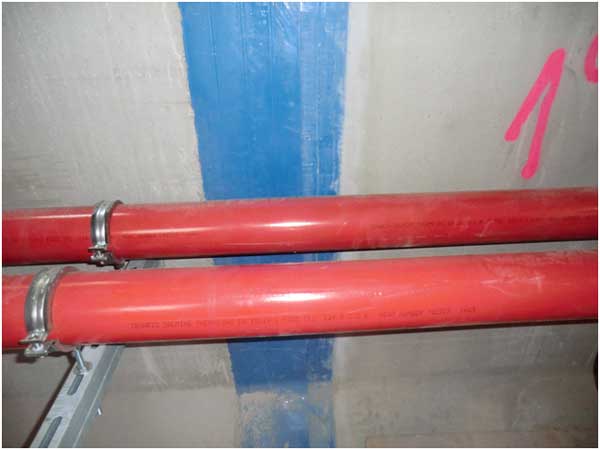

Détail de la fixation des tuyaux à la paroi

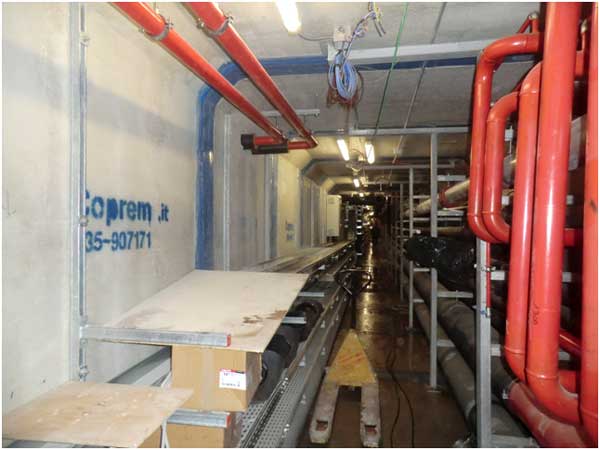

Phase d’avancement de l’installation des réseaux
Le chantier après remblayage de la galerie technique
Rendu du nouveau Musée de la Fondation Prada à Milan
